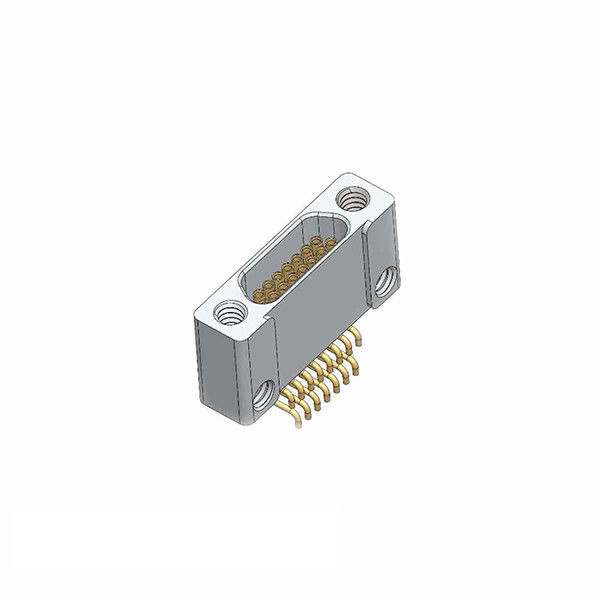

DC HUADA SDC-31SW5 Micro Rectangular Connector - High-Density, Miniaturized Electrical Connector dengan Pitch 0,75mm

produsen:
Huada
Kategori:
Konektor Listrik Melingkar
Persediaan:
Di dalam stok
Spesifikasi
Suhu Operasional Maksimum:
+125 °C
Suhu Operasional Minimum:
-55 °C
Ketahanan Isolasi:
5000 MΩ
Tekanan pekerjaan:
4,4 KPa
Dampak:
490m/dtk2
Getaran:
Frekuensi 10-2000Hz 196m/detik2
Kelembaban relatif:
40℃, 98%
Resistensi kontak:
15 mΩ
Saat ini:
1.8AA
Kehidupan Mekanis:
300
Tahan Tekanan:
300 V
Perkenalan

Temukan SDC HUADA SDC-31SW5 Micro Rectangular Connector untuk koneksi high-density yang handal

Memperkenalkan SDC HUADA SDC-31SW5 Micro Rectangular Connector, dirancang untuk aplikasi kepadatan tinggi di mana ruang adalah premium.Jarak kontak 75 mm, menjadikannya pilihan ideal untuk perangkat elektronik modern yang membutuhkan koneksi yang dapat diandalkan tanpa mengorbankan kinerja.

Dengan konfigurasi mulai dari 5 sampai 74 kontak, SDC-31SW5 cukup serbaguna untuk memenuhi berbagai kebutuhan industri, termasuk otomotif, telekomunikasi,dan elektronik konsumenDesainnya yang kokoh memastikan daya tahan yang tinggi, menawarkan umur mekanik hingga 300 siklus kawin dan ketahanan getaran dan dampak yang mengesankan, masing-masing 196 m/s2 dan 490 m/s2.

Konektor bekerja secara efektif pada suhu ekstrim, dengan kisaran -55 °C sampai +125 °C,dan mempertahankan kinerja listrik yang sangat baik dengan resistensi isolasi 5000 mΩ dan resistensi kontak rendah 15 mΩDirancang untuk menangani arus hingga 1,8 A, konektor ini juga tahan tekanan hingga 300 V, menjadikannya pilihan yang dapat diandalkan untuk aplikasi yang menuntut.

Tingkatkan solusi konektivitas Anda dengan SDC HUADA SDC-31SW5 Micro Rectangular Connector, dimana inovasi bertemu keandalan.

Fitur utama dan spesifikasi konektor SDC HUADA SDC-31SW5

Contact Pitch: 0,75 mm, memungkinkan koneksi kepadatan tinggi di ruang yang kompak.

Jumlah kontak: Konfigurasi yang tersedia berkisar dari 5 sampai 74 kontak, memberikan fleksibilitas untuk berbagai aplikasi.

Crimping Cross Section: Mendukung ukuran kawat antara 0,035 mm2 hingga 0,06 mm2 untuk kinerja listrik yang optimal.

Kisaran suhu operasi: Fungsi pada suhu ekstrim dari -55 °C sampai +125 °C, membuatnya cocok untuk lingkungan yang keras.

Resistensi isolasi: Resistensi isolasi tinggi 5000 mΩ, memastikan kinerja yang dapat diandalkan dan mengurangi risiko sirkuit pendek.

Resistensi kontak: Resistensi kontak rendah 15 mΩ, yang membantu menjaga integritas sinyal dan mengurangi kehilangan daya.

Maksimum arus nominal: Mampu menangani arus hingga 1,8 A, cocok untuk berbagai aplikasi elektronik.

Tegangan nominal: resistensi tekanan nominal 300 V, memastikan operasi yang aman dalam kondisi tegangan tinggi.

Kehidupan Mekanis: Dirancang untuk daya tahan dengan kehidupan mekanik hingga 300 siklus kawin, memastikan umur panjang dalam penggunaan.

Resistensi getaran: Diukur untuk ketahanan terhadap getaran pada frekuensi 10-2000 Hz dan akselerasi hingga 196 m/s2, sehingga dapat diandalkan di lingkungan dinamis.

Ketahanan terhadap dampak: Tahan terhadap dampak dengan nilai 490 m/s2, memastikan ketahanan terhadap kejut fisik.

Kelembaban Relatif: Beroperasi secara efektif di lingkungan dengan tingkat kelembaban relatif hingga 98% pada 40 °C, membuatnya cocok untuk kondisi lembab.

Tekanan kerja: Diatur untuk tekanan kerja 4,4 KPa, berkontribusi pada keandalan dalam berbagai aplikasi.

Tabel Spesifikasi Teknis:



Suhu operasi maksimum + 125 °C
Suhu operasi minimum -55 °C
Resistensi Isolasi 5000 mΩ
Tekanan kerja 4.4 KPa
Dampak 490 m/s2
Getaran 10-2000Hz 196m/S2
Kelembaban relatif 40°C, 98%
Resistensi kontak 15 mΩ
Saat ini 1.8 AA
Kehidupan mekanik 300
Tahan Tekanan 300 V
