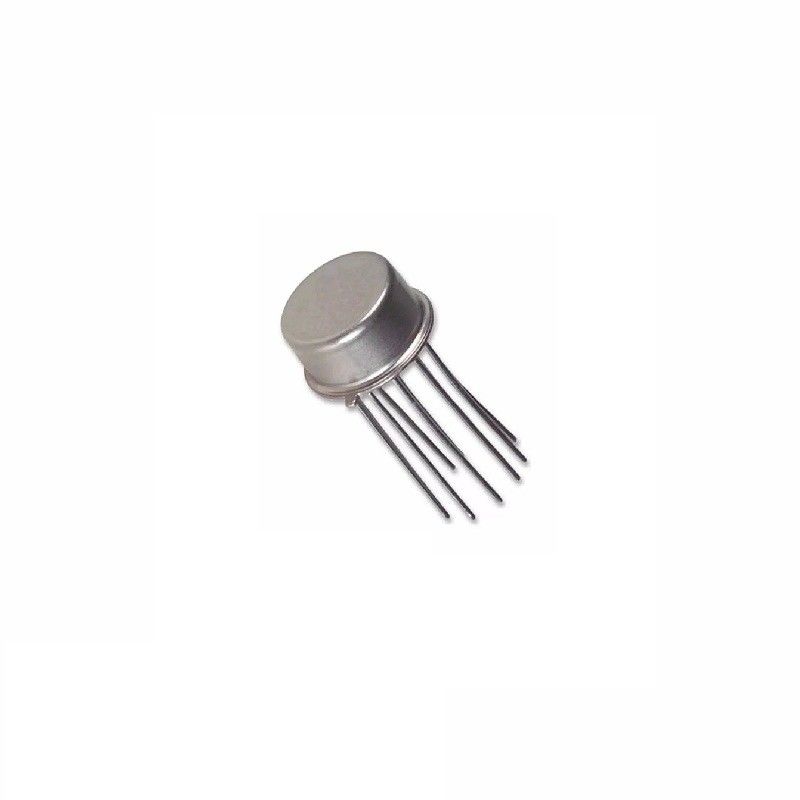

LF156AH/883 High Speed Amplifier IC Single Channel ±22V 8-Pin TO-5 Paket
LF156AH/883
,LF156AH/883 IC Amplifier
,Single Channel Amplifier IC
LF156AH/883 Amplifier Kecepatan Tinggi yang Usang untuk Amplifikasi Presisi
LF156AH/883 adalah amplifier kecepatan tinggi yang usang yang dirancang untuk aplikasi amplifikasi presisi yang membutuhkan kinerja yang andal dan kemampuan rentang tegangan yang luas.Dengan konfigurasi saluran tunggal, amplifier ini memberikan amplifikasi yang tepat untuk berbagai tugas pemrosesan sinyal.LF156AH/883 dapat menangani berbagai sinyal masukan dan kebutuhan dayaIni beroperasi pada sumber daya ganda, memberikan fleksibilitas dalam integrasi sistem.
Rentang tegangan yang luas, kinerja tinggi, paket 8-pin TO-5
LF156AH/883 menawarkan tegangan offset input maksimum 2 mV pada ± 20V, memastikan amplifikasi sinyal input yang akurat.dan arus bias input adalah 0.00005 uA pada ±20V, meminimalkan distorsi sinyal masukan. Dengan tipe catu daya dual, amplifier ini mengkonsumsi arus pasokan maksimum 7 mA pada ±15V, berkontribusi pada pemanfaatan daya yang efisien.Dengan kecepatan tipikal 12 V/μs pada ±15 V, LF156AH/883 memungkinkan waktu respons yang cepat dan amplifikasi yang akurat dari sinyal frekuensi tinggi.
Ketumpatan tegangan kebisingan input yang khas adalah 15 nV/√Hz pada ±15V, memastikan operasi kebisingan rendah dan menjaga integritas sinyal.memungkinkan amplifikasi sinyal yang signifikan. LF156AH/883 juga menunjukkan kepadatan suara arus masuk non-inverting rendah 0,01 pA /√Hz pada ± 15V, mengurangi distorsi sinyal dan menjaga fidelitas sinyal.dengan PSRR (Power Supply Rejection Ratio) dan CMRR (Common Mode Rejection Ratio) minimal 85 dB, LF156AH/883 meminimalkan dampak pasokan listrik dan kebisingan mode umum pada sinyal yang diperkuat.
Produk bandwidth gain khas adalah 5 MHz, memungkinkan amplifikasi sinyal frekuensi tinggi yang dapat diandalkan.memastikan stabilisasi cepat dari sinyal yang diperkuatLF156AH/883 dikemas dalam bungkus TO-5 8-pin, yang dapat digunakan dalam berbagai aplikasi industri.menawarkan pemasangan lubang yang nyaman untuk pemasangan mudah pada papan sirkuit cetak (PCB)Harap dicatat bahwa LF156AH/883 adalah produk usang dan mungkin tidak sesuai dengan peraturan RoHS UE.
Spesifikasi teknis:
| Fitur | Spesifikasi |
|---|---|
| Status Bagian | Usang |
| Tegangan Supply - Dual | ± 22V |
| Jumlah Saluran per Chip | 1 |
| Tegangan Offset Masuk Maksimal (mV) | 2 @ ±20V |
| Maksimal arus offset input (uA) | 0.00001 @ ±20V |
| arus bias input maksimum (uA) | 0.00005 @ ±20V |
| Arus suplai maksimum (mA) | 7 @ ± 15V |
| Jenis Pasokan Listrik | Dual |
| Tingkat Slew Tipikal (V/μs) | 12 @ ± 15V |
| Densitas Tegangan Suara Masuk Tipis (nV/rtHz) | 15 @ ±15V |
| Peningkatan Tegangan Tipikal (dB) | 106.02 |
| Densitas kebisingan arus masuk non-inverting (pA/rtHz) | 0.01 @ ±15V |
| PSRR Minimal (dB) | 85 |
| CMRR Minimal (dB) | 85 |
| Jangkauan CMRR Minimal (dB) | 85 sampai 90 |
| Produk Bandwidth Gain Tipikal (MHz) | 5 |
| Waktu Penghitungan Tipikal (ns) | 1500 |
| Matikan Dukungan | Tidak. |
| Suhu operasi minimum (°C) | -55 |
| Suhu operasi maksimum (°C) | 125 |
| Diameter | 9.4 (Max) |
| Pemasangan | Melalui Lubang |
| Ketinggian Paket | 4.7 (Max) |
| PCB berubah | 8 |
| Nama paket standar | Untuk |
| Jumlah Pin | 8 |
| Bentuk Timah | Melalui Lubang |
